Nuove soluzioni Panel PC industriali ad alte prestazioni:
la nuova partnership tra Consystem e Chipsee
Consystem ha di recente ampliato il suo portafoglio fornitori nell’ambito display/HMI attraverso una nuova partnership con Chipsee, azienda cinese specializzata nella progettazione e produzione di PC industriali, Panel PC, PC Embedded industriali, monitor industriali e SOM (System On Module) ad alte prestazioni.
Chipsee offre un’ampia gamma di soluzioni in molteplici formati – da 5.0” a 23.5” – tutte dotate di marchio CE e customizzabili in base alle specifiche esigenze del cliente.
Sono disponibili soluzioni sviluppate su processori ARM (Cortex A7, A8 e A9) e Intel X86, unitamente a soluzioni basate su Raspberry PI, per cui sono disponibili i sistemi operativi Linux e Windows. Grazie a tali processori e sistemi operativi, esse garantiscono una facile implementazione e adattabilità ad esigenze che possono subire cambiamenti nel tempo.
I Panel PC di Chipsee sono dotati di touch panel progettati per una perfetta HMI experience, con possibilità di scelta tra tecnologia capacitiva o resistiva da 5 fino a 10 punti di contatto e diverse tipologie di interfacce di connessione verso le applicazioni del cliente.
In termini di utilizzo, si tratta di prodotti particolarmente adatti all’ambito industriale, della lavorazione meccanica, dell’ingegneria automobilistica e degli impianti produttivi. Allo stesso tempo, però, i Panel PC di Chipsee sono pensati per operare anche in ambienti “harsh” (industria 4.0, automazione ecc.).
Un focus sull’EPC-A7-70HB-C: computer embedded per l’ambito industriale

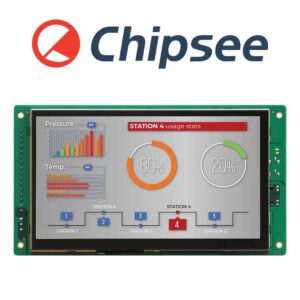

Uno dei prodotti di punta di Chipsee nell’ambito Panel PC è l’EPC-A7-70HB-C (PN CS10600U070E), un pc embedded per applicativi industriali. È dotato di un display TFT da 7 pollici con touchscreen capacitivo e un processore ARM Cortex-A7 con 512 MB di RAM DDR3 e 8 GB di Flash eMMC. Le interfacce disponibili sono: MIPI-DSI (FullHD, 4 lane), MIPI-CSI2 (4 lane), PCIe 2.0, 1Gbit Ethernet.
L’hardware
Per quanto riguarda l’hardware, il pc embedded industriale rende disponibili, nella parte posteriore, diverse modalità di interfaccia di connessione tra le quali: 2 connettori USB 2.0, 1 connettore LAN, 2 connettori CAN, 3 connettori RS485 e 2 connettori RS232. Dispone inoltre di un connettore audio di ingresso/uscita da 3,5 mm, di un altoparlante interno da 2 W e di uno slot per schede TF. È, inoltre, possibile richiedere, come elemento opzionale, un modulo WiFi/Bluetooth.
Il connettore CAN, RS485, RS232 è un connettore con terminale a vite da 3,81 mm a 12 pin. La velocità delle porte RS232 e RS485 arriva fino a 115200 Baud. L’EPC-A7-70HB-C ha una porta Ethernet da 100 Mb di canale e un connettore per scheda TF (uSD). Questo dispositivo supporta una scheda TF fino a 32 GB. Il consumo energetico tipico è di 5 W.
Il processore
Il panel PC industriale EPC-A7-70HB-C è dotato del processore iMX6UL ARM Cortex-A7, una famiglia di processori ad alte prestazioni e ultra efficienti con un’implementazione avanzata di un singolo core Arm® Cortex®-A7, che opera a velocità fino a 696 MHz. Il processore per applicazioni i.MX 6UtraLite include un modulo di gestione dell’alimentazione integrato che riduce la complessità dell’alimentatore esterno e semplifica il sequenziamento dell’alimentazione.
Il display e il touchscreen
L’EPC-A7-70HB-C, con una risoluzione di 1024×600, ha un touchscreen capacitivo a 5 punti, che offre un controllo stabile e accurato sul dispositivo. Trattandosi di un touchscreen capacitivo, garantisce una grande nitidezza delle immagini, durevolezza e resistenza ai contaminanti ambientali come polvere e acqua. Il connettore HMI sul retro del pannello permette una rapida configurazione ed utilizzo, oltre che consentire al dispositivo di lavorare in configurazione a doppio monitor.
Il software e il sistema operativo
L’EPC-A7-70HB-C supporta i sistemi operativi (OS) Chipsee Linux Qt 5.5 e Debian 8.10. Chipsee Linux è basato sul framework NXP Yocto integrato con: un’applicazione di test hardware Chipsee; uno script di inizializzazione per GPIO/Buzzer/Audio; molteplici librerie, come la libQt5Sql per sviluppare applicazioni Qt con SQL; vari pacchetti, come ntfs-3g per utilizzare NTFS. Tuttavia, se il progetto del cliente richiede un sistema operativo differente, è possibile richiedere una versione personalizzata che si adatti alle proprie esigenze.
Caratteristiche tecniche principali dell’EPC-A7-70HB-C:
- Computer embedded ideale per Iot industriale e applicazioni embedded
- Display LCD da 7” con touchscreen capacitivo
- Processore iMX6UL ARM Cortex-A7 con 512 GB di RAM DDR3 e 8 GB di Flash eMMC
- 100 Mb di Ethernet, 2 connettori USB 2.0, 1 connettore LAN, 2 connettori CAN, 3 connettori RS485 e 2 connettori RS232
- Interfacce disponibili: MIPI-DSI (FullHD, 4 lane), MIPI-CSI2 (4 lane), PCIe 2.0, 1Gbit Ethernet
- Touchscreen capacitivo a 5 punti di contatto con risoluzione 1024×600
- Sistemi operativi supportati: Chipsee Linux Qt 5.5 e Debian 8.10
👉🏻CLICCA QUI E SCOPRI IL PRODOTTO!
Articolo pubblicato sulla rivista Selezione di Elettronica ad aprile 2022
