Caratteristiche tecniche:
- SKU: SMR 333
- Antenna Radar Doppler (CW)
- Range di frequenza: su banda ISM a 24 GHz (banda K)
- Rileva la direzione del movimento e la velocità degli oggetti in movimento
- Campo visivo ristretto
- Radar motion detector a basso costo
- Primo modulo Radar pick & place
- Montaggio SMT standard
- Range Tensione Ingresso: 3.2 -3.4 Vac
- Corrente di ingresso: 57 mA
- Amplificatore integrato a basso rumore
- Facile integrazione in applicazioni a bassa potenza
- Intervallo di temperatura Operativa: da -40 a 85 ºC
- Peso: 0,2 Kg
- Dimensioni ridotte: 21.4 x 15 x 3,1 mm

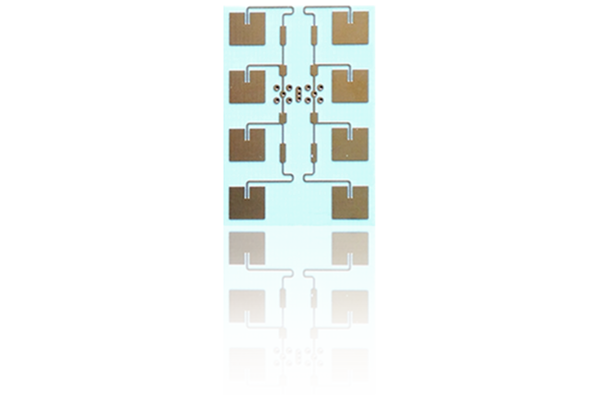

SMR 333 – Sensore RADAR 24 GHz per antintrusione con range fino a 15m
L’SMR-333 è un rilevatore di movimento basato sulla tecnologia Radar che funziona nella banda di frequenza 24 GHz. Come antenna Radar Doppler (CW), rileva la velocità e la direzione degli oggetti in movimento e fornisce in uscita i segnali analogici I/Q affinchè possano essere processato da un micro-controllore esterno.
Il sensore radar prevede inoltre di essere attivato ad impulsi (PULSE mode) con duty-cycle molto basso per applicazioni a basso consumo che prevedono l’utilizzo di una batteria.
Grazie al suo design compatto, il prodotto può essere posizionato anche in dispositivi con poco spazio come gli interruttori della luce. Il sensore Radar può essere utilizzato per diverse applicazioni di automazione nel settore industriale, domestico e della sicurezza.
Il sensore radar SMR-333 è è a montaggio superficiale SMT e viene fornito in Reel.
CARATTERISTICHE TECNICHE
- Frequenza: Radar CW funzionante nella banda ISM a 24 GHz
- System level: Radar frontend senza elaborazione del segnale
- Misurazione: Velocità e direzione degli oggetti in movimento
- Campo di rilevamento: max. 20 m, tipicamente 10 m
- Campo visivo: 43° x 116°
- Dimensioni: 3,1 x 21,4 x 15 mm
- Materiale a supporto: Software package
Info aggiuntive
| Temperatura operativa | -40°C ~ +85°C |
|---|---|
| Range di frequenza | 24GHz |
| Funzione radar | Direzione, Movimento, Velocità |
| Range | Short<20 m |
| Mercati | Sicurezza |
