Caratteristiche tecniche:
- SoM (System on Module) MCU con moduli display TFT-LCD inclusi (da 3.5″ a 10.1″)
- OS: Android, Linux;
- Tool di sviluppo: Builtroot;
- RAM: 16GB SDRAM;
- Architettura: 480 MHz, ARM Cortex-M7;
- Risoluzione Display: fino a 1024 x 768;;
- Dimensioni Display: 3.5″ ~ 10.1″;
- Interfacce: Parallel TTL RGB;
- IO Port: SDIO, UART, I2C, Ethernet, SPI, mSD;
- BSP (Board Support Package) disponibile gratuitamente;

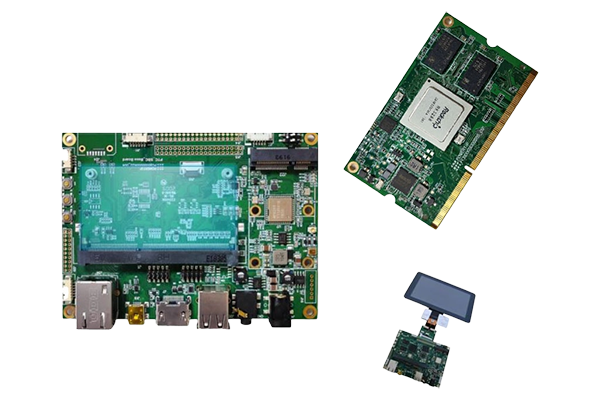

System On Module (SOM) MCU | Embedded display | Linux | Android
System on Module (SoM) MCU con moduli display TFT-LCD inclusi ( da 3.5″ fino a 10.1″) per sviluppo di applicazioni Human Machine Interfaces (HMI).
Nell’offerta delle SOM MCU sono presenti Mini Board (es. P05D00071-01).
Powertip fornisce nei SOM MCU una scheda madre basata su ARM per facilitare e ridurre i tempi di sviluppo dei clienti, infatti questi driver per monitor possono fare anche da GUI.
Alcune soluzioni supportano i display intelligenti UART dunque con una semplice interfaccia UART / RS232 (oppure scaricando il software GUI “TouchGFX”), i clienti possono modificare l’immagine e l’interfaccia grafica a seconda delle diverse esigenze di sviluppo.
Queste caratteristiche garantiscono una prototipazione rapida ed efficace al cliente garantendo un ottimo Time-to-Market anche grazie ad una importante offerta di TFT immediatamente integrabili con le SOM.
Le SOM MCU di Powertip ampliano l’offerta di SOM di Consystem.
CARATTERISTICHE TECNICHE
- SoM,MINI
- P05D00071-02,P05D00071-01
- MCU,STM32H750,STM32H750
- ARCH.,480 MHz, ARM Cortex-M7,480 MHz, ARM Cortex-M7
- RAM,16MB SDRAM,16MB SDRAM
- FLASH(16,32,64GB optional),32MB QSPI (4GB eMMC optional),32MB QSPI (4GB eMMC optional)
- IO PORT,SDIO, UART, I2C, Ethernet, SPI,mSD, UART, I2C, Ethernet, SPI
- Display Resolution,Up to 1024×768,Up to 1024×768
- Display Interface,Parallel TTL RGB,Parallel TTL RGB
- OS,SOM TYPE -2,MINI
TFT Display
| Part number | Main Board | TFT Part Number | TFT Size |
|---|---|---|---|
| HMA320240T028-ZHC | P05D00071-01 (STM32H750) | PH3202440T028-ZHC | 3.5″ (FVA) |
| HMA480272T016-ZHC | P05D00071-01 (STM32H750) | PH480272T016-ZHC | 4.3″ (FVA) |
| HMA800480T033IHC07 | P05D00071-01 (STM32H750) | PH800480T033-IHC07 | 5″ |
| HMA800480T030-ZHC | P05D00071-01(STM32H750) | PH800480T030-ZHC | 5″ (FVA) |
Info aggiuntive
| Temperatura operativa | -40°C ~ +80°C |
|---|---|
| Risoluzione | 1024 x 768 |
| Dimensione display | 3.5" ~ 5.0", 5.00" - 10.10" |
| Display | HDMI-TFT, TFT-CAPACITIVE, TFT-LCD |
| Mercati | Industriale-Medicale |
| Interfaccia | Parallel TTL RGB |
