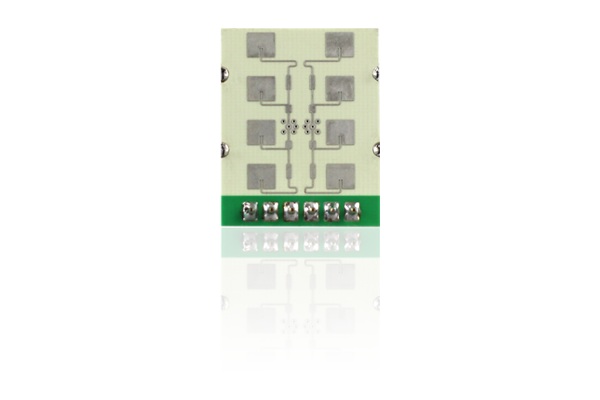

IMD-2000: Radar Motion Detection a 24GHz

è ora disponibile sul mercato l’ultima novità targata InnoSent, leader tedesco nel settore Radar: il sensore Radar IMD-2000.

L’abbreviazione IMD sta per “InnoSenT Motion Detector” e suggerisce la funzionalità del prodotto: essere un rilevatore di movimento, ma non convenzionale, grazie a nuovi sviluppi tecnologici.

L’IMD-2000 è un sensore Radar FSK (Frequency-Shift Keying) con unità di pre-elaborazione intelligente μC integrata, che lavora nella banda ISM a 24 GHz. Rileva veicoli in movimento (fino a 50m) e persone (fino a 30m) in movimento, li separa in base alla velocità e misura la velocità, la distanza e la direzione dei target. Consente inoltre di filtrare i rilevamenti in base alla distanza tra l’oggetto e l’antenna radar. Il campo di rilevamento può quindi essere personalizzato per adattarsi all’applicazione e le informazioni sulla distanza possono essere utilizzate per attivare funzioni basate sulla posizione dell’oggetto.

Con un range di rilevazione della velocità che va da 0,23km/h a 28km/h e un campo visivo versatile con 48° (verticale) x 98° (orizzontale), è la soluzione ideale per applicazioni di controllo touchless in diversi settori: sicurezza, automazione, home appliance, smart home ed edilizia.

Alcuni esempi applicativi sono: sistemi anti-intrusione e controllo perimetrale, accensione-spegnimento luci, door opener, applicazioni sanitarie-igieniche (attivazione rubinetti, apertura porte sale operatorie).

VANTAGGI

• FACILITÀ D’APPLICAZIONE GRAZIE A UNA PROGRAMMAZIONE SEMPLICE

L’IMD-2000 può essere installato facilmente e con una rapida configurazione, senza il bisogno di competenze Radar specifiche, grazie al kit di valutazione software GUI (Graphical User Interface) per la configurazione del sistema, alla possibilità plug-and-play e all’unità interna di configurazione del segnale integrata, che analizza i dati Radar (grazie all’ unità di pre-elaborazione intelligente μC).
L’IMD-2000 offre delle prestazioni applicative molto efficaci, come la configurazione individuale del campo di rilevamento (il range può essere modificato grazie al software GUI), dell’intensità del segnale e della gamma di velocità.

Il prodotto fornisce anche dati aggiuntivi come l’ETA (Estimated Time of Arrival) e l’intensità del segnale Radar, comunicando queste informazioni sotto forma di una  target list tramite un’interfaccia UART (Universal Asynchronous Receiver-Transmitter).

• DIMENSIONI RIDOTTE

Le dimensioni ridotte e compatte dell’IMD-2000 (25 x 20 x 12 mm), permettono di implementarlo facilmente in prodotti, coperture o alloggiamenti già esistenti, con poco spazio

• FUNZIONAMENTO IN AMBIENTI DIFFICILI/CONDIZIONI CLIMATICHE AVVERSE NEL RISPETTO DELLA PRIVACY

Il sensore Radar IMD-2000 ha un ampio range di temperatura operativa -30 °C a +80 °C. Adatto per l’uso interno ed esterno, garantisce il pieno funzionamento in condizioni atmosferiche avverse (scarsa visibilità, pioggia, nebbia) è quindi in grado di supplire ad eventuali difficoltà dei sistemi di videosorveglianza.
Inoltre, il sensore Radar, garantisce il pieno rispetto della privacy grazie a un monitoraggio anonimo.

MOLTEPLICI POSSIBILITÀ DI UTILIZZO IN DIVERSI SETTORI APPLICATIVI

La soluzione è facilmente implementabile ed adattabile ai diversi sistemi e copre più funzionalità quali:

• Sensore perimetrale
• Sensore antintrusione
• Sensore per applicazioni di sicurezza
• Sensore lighting intelligente
• Sensore touchless per vending machine
• Sensore rilevamento prossimità
• Sensore door opener
• Sensore per smart-home
• Sensore velocità
• Sensore movimento
• Sensore per controllo scale mobili
• Sensore domotica

CARATTERISTICHE TECNICHE

• ,
• Frequenza,Radar FSK funzionante nella banda ISM a 24 GHz
• System level,Include un’unità di elaborazione digitale per l’output di una target list via UART
• Misurazione,Velocità, direzione e portata degli oggetti in movimento
• Gamma di rilevamento,Fino a 50 m (persone 30 m)
• Campo visivo,98° x 48°
• Dimensioni,25 x 20 x 12 mm
• Materiale a supporto,Evalutation kit, software package
