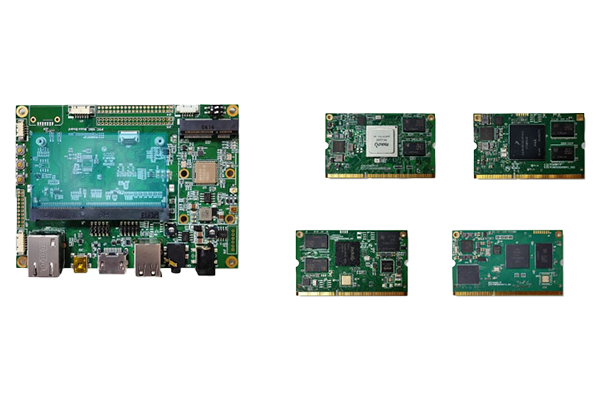

System On Module (SOM) MPU | Embedded display | Android | Linux

System on Module (SoM) con moduli display TFT-LCD inclusi ( da 5″ fino a 23″) per sviluppo di applicazioni Human Machine Interfaces (HMI). Molteplici interfacce periferiche e capacità di decodifica video hardware sulla scheda di sistema embedded.

Le soluzioni embedded di Powertip SOM MPU offrono, infatti, la possibilità di interfacciarsi con altri devices tramite un elevato numero di periferiche quali: UART, I2C, SPI, Ethernet, MIPI SDIO, MIPI CSI (per telecamere ad alta risoluzione 4K, Full HD), CAN, GPIO, SDIO, I2S, PCIe e la possibilità di visualizzare le varie attività tramite display TFT Full HD (1920*1080) dotati di touch screen capacitivo multitouch (fino a 10 punti).
I processori ARM garantiscono alte prestazioni con consumi ridotti, ottimizzando l’efficienza in qualsiasi condizione di lavoro. L’interfaccia MIPI SDIO consente di collegare anche due display contemporaneamente offrendo così la possibilità di utilizzare un ulteriore schermo in remoto; ampliando le possibilità di sviluppo di prodotto (industriale e non ) oltre a massimizzare l’efficienza progettuale semplificandone al contempo il design.

Inoltre le piattaforme operative delle MCU Linux (distribuzione  Yocto, Debian e  Ubuntu) e Android insieme al tool di sviluppo Buildroot garantiscono una estrema versatilità, affidabilità, rapidità di sviluppo e scalabilità di produzione.

La visualizzazione delle operazioni in corso è garantita anche grazie alle numerose Interfacce display disponibili: HDMI, LVDS, MIPI DSI, eDP, Parallel TTL RGB.

Altra peculiarità delle soluzioni embedded (Smart display + SOM MPU) di Powertip è la possibilità di effettuare un download gratuito del BSP (board support package) che unitamente alla garanzia da parte del costruttore (per supporto/ manutenzione / aggiornamento del sistema nel tempo) garantiscono un longlife del prodotto nelle più svariate applicazioni.

Le soluzioni embedded di Powertip si caratterizzano per una integrazione elevata a livello meccanico garantendo ingombri ridotti, in quanto anche le dimensioni delle schede non superano le dimensioni outiline dei display (tagli da 5”,7”,10.1”,23.8”).

Queste soluzioni schede SOM risultano dunque item ideali per attività inerenti  IoT, controllo industriale e distributori automatici, ecc.

CARATTERISTICHE TECNICHE

• P05D00064-02,P05D00065-01
• MPU,RK3288 / RK3288K,i.MX6DL
• ARCH.,1.6GHz Quad Core32 bit ARM Cortex-A17,1.0GHz Dual Core32 bit ARM Cortex-A9
• RAM,2GB DDR3L,2GB DDR3L
• FLASH(16,32,64GB optional),8GB eMMC,8GB eMMC
• IO PORT,UART, I2C, SPI, Ethernet, MIPI CSI, GPIO, SDIO, I2S,UART, I2C, SPI, Ethernet, MIPI CSI, CAN, GPIO, SDIO, I2S, PCIe
• Display Resolution,Up to 1920×1080,Up to 1920×1080
• Display Interface,HDMI, LVDS, MIPI DSI, eDP,
  Parallel TTL RGB,HDMI, LVDS, MIPI DSI, Parallel TTL RGB
• OS,Buildroot, Android, Debian, Ubuntu,Yocto, Android

• ,P05D00073-01,P05D00075-01
• MPU,PX30,i.MX8M Mini
• ARCH.,1.6GHz Quad Core64 bit ARM Cortex-A35,1.6GHz Quad Core64 bit ARM Cortex-A53 with Cortex-M4
• RAM,2GB DDR3L,2GB LPDDR4
• FLASH(16,32,64GB optional),8GB eMMC,8GB eMMC
• IO PORT,UART, I2C, SPI, Ethernet, MIPI CSI, GPIO, SDIO, I2S,UART, I2C, SPI, Ethernet, MIPI CSI, GPIO, SDIO, I2S, PCIe
• Display Resolution,Up to 1920×1080,Up to 1920×1080
• Display Interface,LVDS, MIPI DSI, Parallel TTL RGB,LVDS, MIPI DSI, Parallel TTL RGB
• OS,Buildroot, Android,Yocto, Android

PX30 MPU EMBEDDED DISPLAY SOM

PX30 MPU EMBEDDED DISPLAY SOM
